Установка винтовых свай выглядит проще, чем устройство бетонного фундамента: на участке размечают точки, металлические опоры погружают в грунт вращением, выравнивают по высоте и объединяют обвязкой. Но надежный монтаж состоит не только из самого завинчивания. До начала работ необходимо рассчитать свайное поле, подобрать типоразмеры и оценить грунт, а во время установки - контролировать положение, глубину и фактическое сопротивление каждой сваи.
Разберем полный порядок работ - от первого выезда на участок до готового основания под дом, баню, террасу или другую конструкцию.
Разберем полный порядок работ - от первого выезда на участок до готового основания под дом, баню, террасу или другую конструкцию.
Этап 1. Сбор исходных данных
Монтаж начинается не с доставки свай, а с информации о будущем объекте. Подрядчику нужны план, размеры, этажность, материал стен и перекрытий, расположение внутренних несущих конструкций, печи, террасы и других нагруженных элементов. Эти данные позволяют определить расчетные нагрузки и подготовить схему свайного поля.
Одновременно собирают сведения об участке: рельеф, подъездные пути, расположение существующих построек, заборов, деревьев и коммуникаций. Если грунтовые условия неизвестны или неоднородны, могут потребоваться инженерные изыскания либо пробное завинчивание.
Одновременно собирают сведения об участке: рельеф, подъездные пути, расположение существующих построек, заборов, деревьев и коммуникаций. Если грунтовые условия неизвестны или неоднородны, могут потребоваться инженерные изыскания либо пробное завинчивание.
Этап 2. Расчет и проектирование свайного поля
По нагрузкам и характеристикам грунта выбирают конструкцию, диаметр, длину и количество свай. Затем опоры размещают на плане: в углах здания, местах пересечения и примыкания несущих стен, под внутренними несущими линиями и сосредоточенными нагрузками. Промежуточные сваи добавляют с учетом допустимых пролетов ростверка или нижней обвязки.
На этом же этапе определяют верхнюю отметку фундамента, тип оголовков, материал обвязки и необходимость дополнительных связей. Для участка с уклоном отдельно проверяют устойчивость выступающих частей свай.
На этом же этапе определяют верхнюю отметку фундамента, тип оголовков, материал обвязки и необходимость дополнительных связей. Для участка с уклоном отдельно проверяют устойчивость выступающих частей свай.
Этап 3. Подготовка участка
Для монтажа не нужен сплошной котлован, но рабочую зону все равно подготавливают. С площадки убирают предметы, мешающие разметке и перемещению оборудования, обеспечивают подъезд и место для складирования свай. Высокую траву и кустарник удаляют в пределах строительного пятна.
До начала работ необходимо уточнить прохождение подземных кабелей, труб, дренажа и других коммуникаций. Завинчивание в непроверенной точке может повредить инженерную сеть и создать опасность для людей. Ответственность за предоставление схем коммуникаций и порядок проверки участка желательно закрепить заранее.
До начала работ необходимо уточнить прохождение подземных кабелей, труб, дренажа и других коммуникаций. Завинчивание в непроверенной точке может повредить инженерную сеть и создать опасность для людей. Ответственность за предоставление схем коммуникаций и порядок проверки участка желательно закрепить заранее.
Этап 4. Разметка
На участок переносят оси здания и проектные точки установки свай. Сначала фиксируют базовые линии и углы, затем проверяют размеры сторон и диагонали. После этого размечают внутренние ряды и дополнительные опоры.
Ошибка в несколько сантиметров может оказаться критичной, если оголовок не попадет под несущую стену или край обвязки. Поэтому разметку сверяют с планом не только до начала работ, но и после установки первых контрольных свай.
Ошибка в несколько сантиметров может оказаться критичной, если оголовок не попадет под несущую стену или край обвязки. Поэтому разметку сверяют с планом не только до начала работ, но и после установки первых контрольных свай.
Этап 5. Завинчивание свай
Сваю устанавливают в проектной точке и начинают погружение вращением. В процессе контролируют вертикальность ствола в двух плоскостях. Если отклонение замечено в начале, положение корректируют по технологии монтажа. Продолжать завинчивание заметно наклоненной сваи нельзя: это меняет ее работу и затрудняет соединение с обвязкой.
Погружение продолжают до проектной глубины и достижения предусмотренных параметров. Ориентироваться только на длину изделия недостаточно. Рабочая часть должна находиться в подходящем слое грунта, а фактические условия необходимо сопоставлять с проектом и контролируемым сопротивлением завинчиванию.
Погружение продолжают до проектной глубины и достижения предусмотренных параметров. Ориентироваться только на длину изделия недостаточно. Рабочая часть должна находиться в подходящем слое грунта, а фактические условия необходимо сопоставлять с проектом и контролируемым сопротивлением завинчиванию.
Ручной или механизированный монтаж

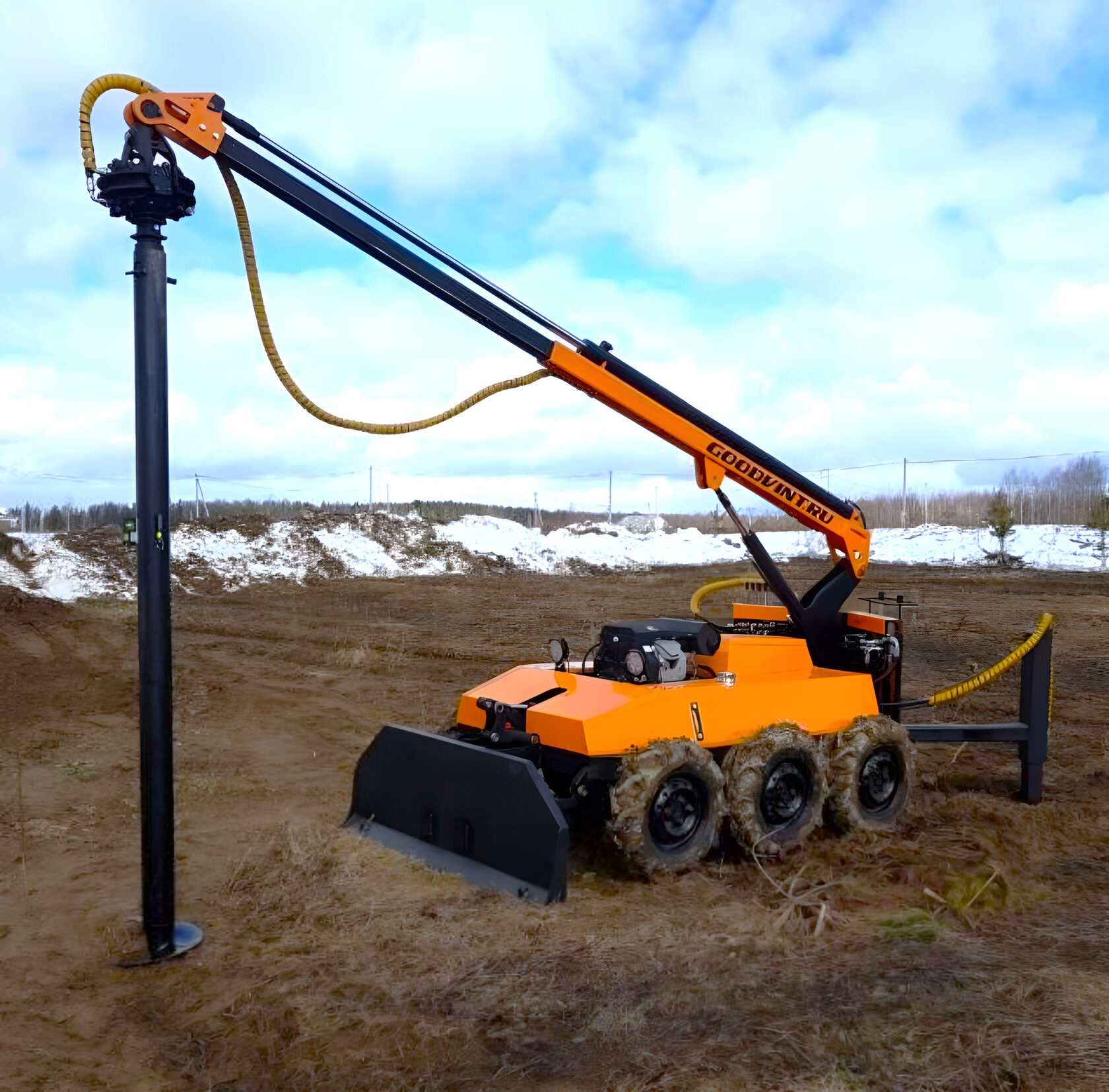

Небольшие сваи для легких сооружений иногда устанавливают вручную с помощью рычагов. Такой способ требует свободного пространства вокруг точки и постоянного контроля вертикальности. Для фундаментов домов и значительного числа опор чаще используют механизированное оборудование: оно создает стабильное вращающее усилие, ускоряет работу и позволяет фиксировать параметры монтажа.
Выбор способа зависит от типоразмера свай, грунта, количества точек и доступности участка. Механизация не отменяет контроль: мощное оборудование способно так же быстро повредить лопасть или отклонить сваю при встрече с препятствием, если исполнитель просто продолжает погружение.
Выбор способа зависит от типоразмера свай, грунта, количества точек и доступности участка. Механизация не отменяет контроль: мощное оборудование способно так же быстро повредить лопасть или отклонить сваю при встрече с препятствием, если исполнитель просто продолжает погружение.

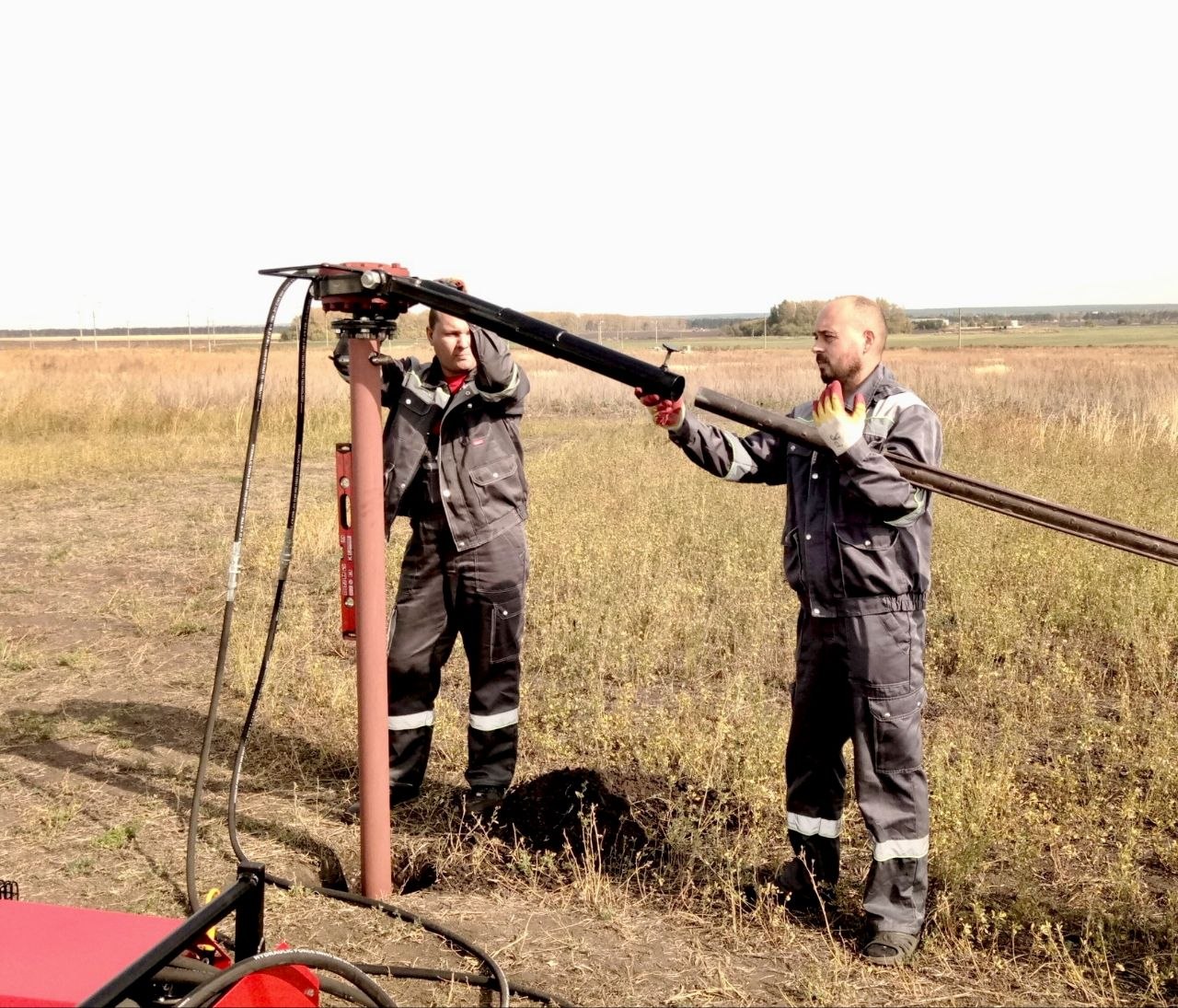

ручной монтаж

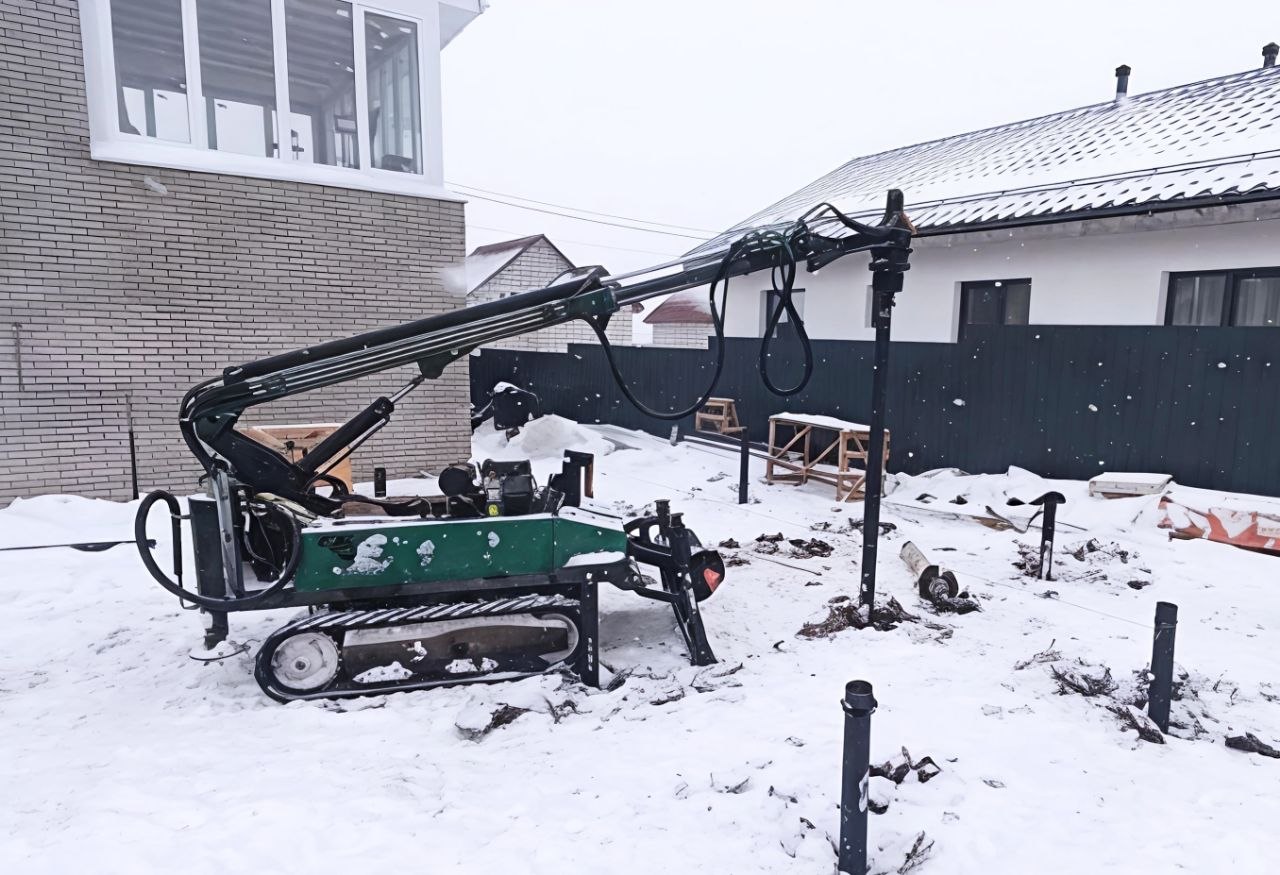

механизированный монтаж
Что происходит при встрече с препятствием
Крупный камень, обломок бетона, старый фундамент или плотное включение могут остановить сваю. В такой ситуации работу прекращают и определяют причину. В зависимости от проекта и расположения несущих конструкций может быть принято решение о переносе точки, изменении длины, применении другой технологии или замене типа фундамента.
Продолжать вращение любой ценой опасно: лопасть может деформироваться или частично оторваться, а свая - уйти от вертикали. После такого повреждения внешняя часть опоры иногда выглядит нормально, но ее несущая способность уже не соответствует расчету.
Продолжать вращение любой ценой опасно: лопасть может деформироваться или частично оторваться, а свая - уйти от вертикали. После такого повреждения внешняя часть опоры иногда выглядит нормально, но ее несущая способность уже не соответствует расчету.
Нужно ли предварительно бурить отверстия
Небольшое направляющее углубление может использоваться для точного старта в отдельных условиях, если это предусмотрено технологией. Однако полноценное лидерное бурение меняет взаимодействие сваи с грунтом и не должно выполняться произвольно только ради облегчения работы. Диаметр, глубина и допустимость такой подготовки определяются проектом и грунтовыми условиями.
Этап 6. Контроль свайного поля
После установки проверяют положение всех опор относительно осей, расстояния между ними, вертикальность и фактические параметры погружения. Особое внимание уделяют сваям в углах, под пересечениями стен и другими нагруженными точками.
Если фактический грунт заметно отличается от ожидаемого, решение нельзя откладывать до окончания монтажа. Проектную схему корректируют до того, как на фундамент будет передана нагрузка от здания.
Если фактический грунт заметно отличается от ожидаемого, решение нельзя откладывать до окончания монтажа. Проектную схему корректируют до того, как на фундамент будет передана нагрузка от здания.
Этап 7. Подрезка свай по уровню
Верхние части свай подрезают по единой проектной отметке. Для этого используют нивелир или другое точное оборудование. Именно подрезка формирует ровную опорную плоскость для оголовков и обвязки.
Нельзя выравнивать фундамент обратным вращением уже погруженных свай без предусмотренного проектом решения. Выкручивание нарушает контакт рабочей части с грунтом и может снизить несущую способность. Если свая оказалась ниже необходимой отметки, способ исправления определяет специалист.
Нельзя выравнивать фундамент обратным вращением уже погруженных свай без предусмотренного проектом решения. Выкручивание нарушает контакт рабочей части с грунтом и может снизить несущую способность. Если свая оказалась ниже необходимой отметки, способ исправления определяет специалист.
Этап 8. Заполнение внутренней полости
После подрезки внутреннюю полость ствола заполняют составом, если это предусмотрено конструкцией сваи и принятой технологией. Такая операция может ограничивать попадание влаги внутрь трубы и решать другие проектные задачи. Состав, порядок заполнения и необходимость уплотнения определяются техническим решением, а не общей фразой «все сваи обязательно бетонируют».
Заполнение не компенсирует недостаточную толщину металла, поврежденную лопасть или неправильную установку. Основную работу винтовой сваи определяют стальной ствол, рабочая часть и грунтовое основание.
Заполнение не компенсирует недостаточную толщину металла, поврежденную лопасть или неправильную установку. Основную работу винтовой сваи определяют стальной ствол, рабочая часть и грунтовое основание.
Этап 9. Монтаж оголовков
На подрезанные стволы устанавливают оголовки, соответствующие выбранной обвязке. Площадки выравнивают, затем закрепляют по принятой технологии. Сварные соединения должны быть непрерывными в предусмотренных местах, без видимых трещин, непроваров и других дефектов.
После сварки очищают рабочую зону и восстанавливают защитное покрытие на поврежденных участках. Оставлять свежий металл без антикоррозионной обработки нельзя, особенно в зоне рядом с поверхностью земли, где условия увлажнения часто меняются.
После сварки очищают рабочую зону и восстанавливают защитное покрытие на поврежденных участках. Оставлять свежий металл без антикоррозионной обработки нельзя, особенно в зоне рядом с поверхностью земли, где условия увлажнения часто меняются.
Этап 10. Обвязка свай
Отдельные опоры объединяют ростверком или нижней обвязкой. Для деревянных сооружений может применяться брус, для других проектов - металлические балки, швеллер или железобетонная конструкция. Материал и соединения выбирают по нагрузкам и требуемой жесткости.
Обвязка распределяет нагрузку между сваями и формирует основание для стен. Большие пролеты, слабые соединения и отсутствие необходимых связей способны свести к минимуму преимущества правильно установленных опор.
Обвязка распределяет нагрузку между сваями и формирует основание для стен. Большие пролеты, слабые соединения и отсутствие необходимых связей способны свести к минимуму преимущества правильно установленных опор.
Какие документы получают после монтажа
- Схему фактического расположения свай с указанием типоразмеров и длин.
- Данные контроля глубины, вертикальности и параметров погружения, если они фиксируются по технологии.
- Информацию о выявленных препятствиях, переносах точек и согласованных изменениях проекта.
- Акт выполненных работ и перечень использованных материалов.
- Гарантийные условия на изделия и монтаж.
Сколько времени занимает установка
Небольшое свайное поле при свободном доступе и понятных грунтовых условиях нередко устанавливают за один рабочий день. Дом со сложной конфигурацией, большой длиной свай, уклоном или ограниченным подъездом потребует больше времени. Срок зависит не только от количества опор, но и от разметки, контроля, сварки и обвязки.
Обещание закончить любой объект за несколько часов должно насторожить: скорость не должна достигаться за счет отказа от проверки положения свай, качества соединений и соответствия проекту.
Обещание закончить любой объект за несколько часов должно насторожить: скорость не должна достигаться за счет отказа от проверки положения свай, качества соединений и соответствия проекту.
Можно ли устанавливать сваи зимой
Зимний монтаж возможен, если оборудование способно пройти промерзший верхний слой и погрузить сваю до проектной отметки. Необходимо учитывать фактическую температуру, глубину промерзания, безопасность сварочных работ и состояние подъездных путей. Отсутствие большого объема бетонных процессов делает технологию удобной для холодного сезона, но не отменяет технических требований.
Как подготовиться заказчику
- Подготовить план здания и сообщить материалы основных конструкций.
- Указать расположение печи, террасы, крыльца и внутренних несущих стен.
- Предоставить сведения о грунте и существующих коммуникациях.
- Освободить подъезд и рабочую зону в пределах строительного пятна.
- Согласовать отметку верха фундамента, тип оголовков и вариант обвязки.
- До начала работ уточнить состав сметы, порядок контроля и гарантийные условия.
Итог
Монтаж винтовых свай - это последовательный процесс: расчет, подготовка участка, точная разметка, контролируемое завинчивание, подрезка, установка оголовков и обвязка. Надежность фундамента определяется качеством каждого этапа. Даже хорошие сваи не обеспечат расчетную работу, если их установили в неверных точках, не довели до подходящего слоя или соединили слабой обвязкой.
